  电动隔膜泵


DBY电动隔膜泵

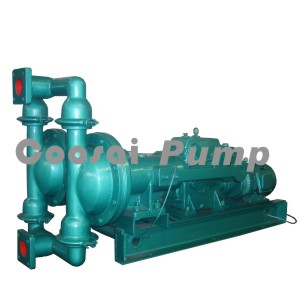

产品图片

设计标准:企业标准或合同约定
连接法兰:GB DIN ASME B 16.5或合同约定
试验和检验:企业标准或合同约定
口径范围:DN10-DN100,NPT1-NPT4
颜色:合同约定
适用介质:水、污水、油、化学介质
颜色:塑料本色、铸铁红色、不锈钢绿色、铝合金灰色。或者合同约定
产品认证:ISO9001:2008,
包装:符合海运胶合板箱(FOB价格条件),其他合同约定。
备注:可以根据用户端特殊要求进行非标准的设计和制造。

一、DBY型电动隔膜泵的产品概述:
  DBY型电动隔膜泵,本公司采用摆线针轮减速机传动,通过曲轴滑块机构带动双隔膜作往复运动,使工作腔容积发生交替变化从而达到将液体不断地吸入和排出。同时,近年来由于隔膜材质取得了突破性的进展,大大地延长隔膜是使用寿命,因此被越来越广泛地替代部分离心泵、螺杆泵来应用于石化、陶瓷、冶金等行业,DBY型电动隔膜泵适用于低压,即出口压力≤3kgf/cm2的场合。
二、DBY型电动隔膜泵的产品特点:
1.DBY型电动隔膜泵不需灌引水,自吸能力达3米以上。
2.DBY型电动隔膜泵通过性能好,直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
3.由于隔膜将被输送介质和传动机械件分开,所以介质绝对不会向外泄漏;且DBY型电动隔膜泵本身无轴封,使用寿命大大延长;根据不同介质,隔膜可分为氯丁橡胶、氟橡胶、丁晴橡胶、等,可以满足不同客户的要求。
4.DBY型电动隔膜泵体介质过流部分,可根据用户要求不同,分为铸铁、不锈钢、衬胶、衬氟,电机可分普通式和防爆式(B3d)两种。
三、DBY型电动隔膜泵工作原理:
电机“4”通过减速箱“3”带动左右柱塞上面的隔膜“2”一前一后往复运动,在左右两个泵腔内,装有上下单向球阀“1”,隔膜的运动,造成工作腔内的容积的改变,迫使四个单向球阀交替开启和关闭,从而将液体不断的吸入和排除。

四、DBY型电动隔膜泵曲线图:
五、DBY型电动隔膜泵的产品用途:
1.DBY型电动隔膜泵各种剧毒、易燃、易挥发液体。
2.DBY型电动隔膜泵各种强酸、强碱、强腐蚀液体。
3.可输送较高温度的介质150℃。
4.作为各种压滤机前级送压装置。
5.热水回收及循环。
6.油罐车、油库、油品装卸。
7.DBY型电动隔膜泵吸泡菜果酱、土豆泥、巧克力等。
8.DBY型电动隔膜泵吸油漆、树胶、颜料粘合剂。
9.各种瓷器釉浆水泥灌浆灰浆泥浆。
10.各种橡胶浆乳胶、有机溶剂、填料。
11.用DBY型电动隔膜泵为油轮驳船清仓吸取仓内污水及剩油。
12.啤酒花及发酵粉稀浆、糖浆、糖蜜。
13.DBY型电动隔膜泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14.DBY型电动隔膜泵各种特殊介质的吸送。
六、DBY型电动隔膜泵的型号意义:
DBY型电动隔膜泵
例如:DBY-40
DBY-电动隔膜泵
40-进出口直径(mm)
七、DBY型电动隔膜泵的性能参数:

型号
进出口径(mm)
流量
(m3/h)
扬程
(m)
吸程
(m)
最大允许通过颗粒φ(mm)
电机功率
(kw)
DBY-10
10
0.5
30
3
1
0.55
DBY-15
15
0.75
30
3
1
0.55
DBY-25
25
3.5
30
4
2.5
1.5
DBY-40
40
4.5
30
4
4.5
2.2
DBY-50
50
6.5
30
4.5
8
4
DBY-65
65
8
30
4.5
8
4


八、DBY型电动隔膜泵的材料特性

 隔膜品种 介质种类
丁晴橡胶
氯丁橡胶
氟橡胶
聚四氟乙烯
发 烟 硝 酸
×
×
浓 硝 酸
×
×
浓 硫 酸
×
×
浓 盐 酸
×
浓 磷 酸
×
浓醋酸
×
×
×
浓氢氧化钠
无水氨
稀硝酸
×
×
稀 硫酸
稀 盐酸
×
稀 磷酸
×
×
稀氢氧化钠
氨水
×

×
×
汽油
石油
×
四氯化碳

二硫化碳

×
乙醇
丙酮
×
×
甲酚
×
乙醛
×
×
乙苯
×
×
丙 烯 晴
×
丁醇
丁二烯
×
苯 乙烯
×
×
醋 烯 乙 酯
×
×
×
×
×
×

DBY型电动隔膜泵注:○——寿命较长、△——寿命一般、×——不可用,本表仅从耐腐性考虑,因聚四氯乙烯弹性比橡胶差,故实际使用寿命因压力,DBY型电动隔膜泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。
DBY型电动隔膜泵的订货须知:
一、请提供以下详细数据:①DBY型电动隔膜泵的产品名称与型号②DBY型电动隔膜泵的口径(mm)③DBY型电动隔膜泵的扬程(m)④DBY型电动隔膜泵的流量⑤DBY型电动隔膜泵的电机功率(KW)⑥DBY型电动隔膜泵的转速(r/min)⑦DBY型电动隔膜泵的电压〔V〕⑧DBY型电动隔膜泵的吸程(m)⑨DBY型电动隔膜泵是否带附件,以便我们的为您正确选型。
二、若已经由设计单位选定我公司的DBY型电动隔膜泵的产品型号,请按DBY型电动隔膜泵型号直接向浙江胜士富泵业有限公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们胜士富泵业的技术专家为您选型确认。
